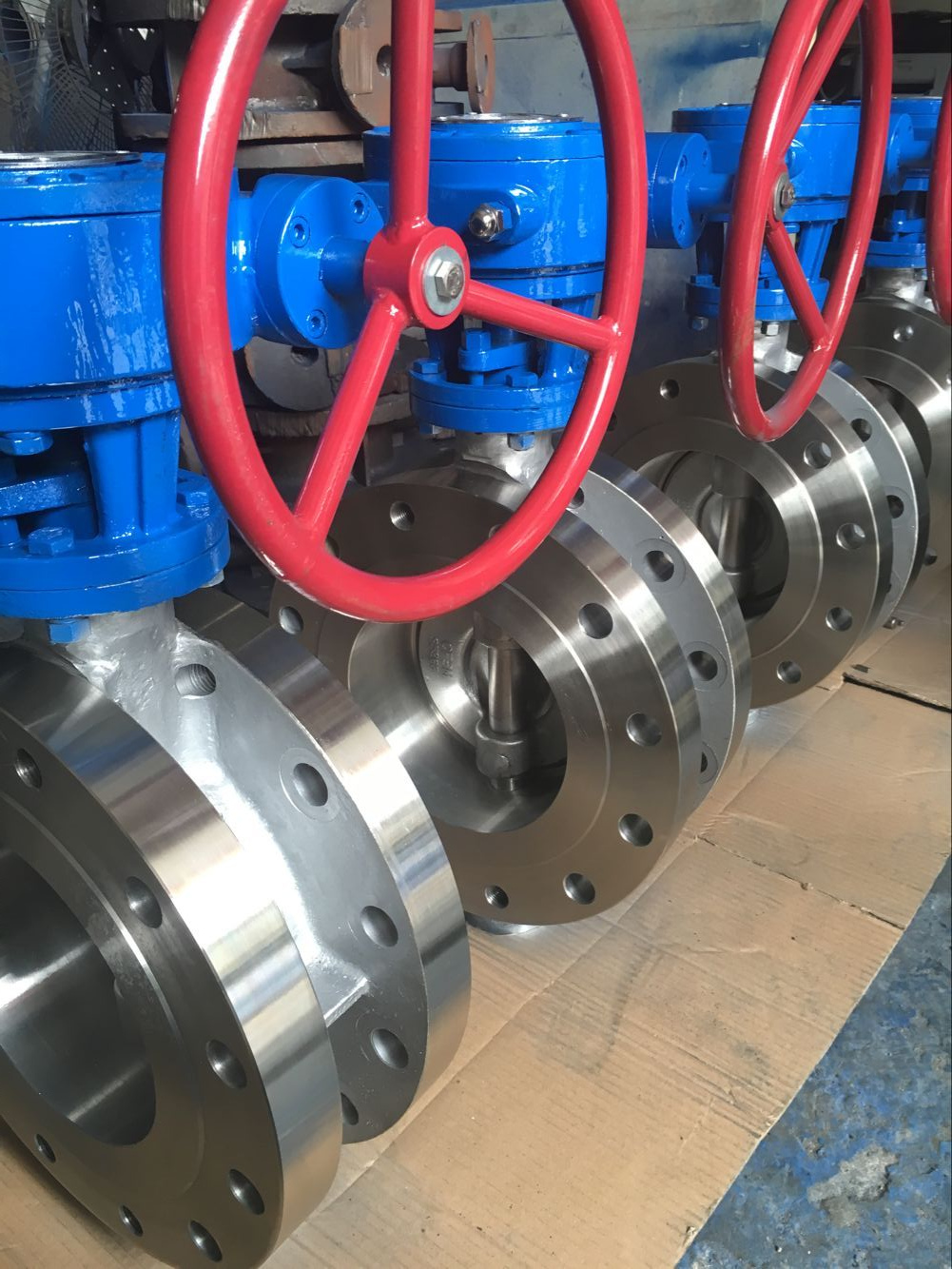

硬密封不锈钢蝶阀D343W16P

 D343H硬密封不锈钢蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；

固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

D43H、D343H金属硬密封不锈钢蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。 D343H金属硬密封不锈钢蝶阀优点 1、硬密封不锈钢蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能 2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点 3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长 4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小 5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装 6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用 二、特点 1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 2、阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。 3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长． 4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。 5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。 6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。 三、主要技术参数 公称通经DN（mm) 50～2000 公称药理PN（MPa) 0.6 1.0 1.6 2.5 密封试验(MPa) 0.66 1.1 1.76 2.75 强度试验(MPa) 0.9 1.5 2.4 3.75 适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 四、硬密封不锈钢蝶阀主要零部件材料 零件名称 材料 阀体 WCB、合金钢、不锈钢、QT450-10 蝶板 WCB、合金钢、不锈钢、QT450-10 阀轴 2Cr13不锈钢、合金钢 密封圈 不锈钢圈 填料 柔性石墨 五、采用标准 制造标准 JB/T 8527-97 法兰标准 GB9113-2000 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 D343H硬密封不锈钢蝶阀 性能参数 型号 D343H-10 D343H-16 D343H-25 D343H-40 D343H-10P D343H-16P D343H-25P D343H-40P D343H-10R D343H-16R D343H-25R D343H-40R 工作压力（MPa） 1.0~4.0 适用温度（℃） ≤425 ≤200 适用介质 水、油或非腐蚀性介质 硝酸类介质 醋酸类介质 材料 阀体、蝶板 WCB CF8/304 CF3M/316L 阀杆 2Cr13 304 316L 阀体密封面 堆焊 507 － － 蝶板密封面 304＋柔性石墨 304＋PTFE 304＋PTFE 填料 柔性石墨 PTFE PTFE 我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。硬密封不锈钢蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
