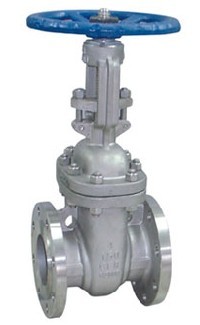

Z40H法兰闸阀

型号:WCB 304

产品时间:2017/4/15 8:42:30

简要描述:

永嘉嘉宇流体控制设备有限公司

详细介绍

Z40H美标法兰闸阀使用介质

Z40H美标闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作温度 -29~425℃(碳钢)及 -40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、XIAO酸、醋酸、强氧化性介质及尿素等多种介质。



Z40H美标法兰闸阀特点

①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。





Z40H美标法兰闸阀【产品执行标准】
设计与制造:API 600
法兰尺寸:ANSI B16.5
结构长度:ANSI B16.10
压力~温度:ANSI B16.34

检验与试验:API 598



Z40H美标法兰闸阀标准 STD



设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力 -温度

试验 -检验

APl 600

ASME B16.10

ASME B16.5

ASTM B16.25

ASME B16.34

APl 598





Z40H美标法兰闸阀压力试验

公称压力 PN(Lb)

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MDa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873




Z40H美标法兰闸阀主要零件材料

壳体

ASTM A216 WCB

ASTM A351 CF8

闸板

WCB

CF8

CF8M

Monel

阀杆

F6a

F304

F316

Monel

F304

闸板密封面

13Cr 13Cr STL

304 STL

316 STL

Monel

304 304 STL

阀座密封面

13Cr  STL STL

304 STL

316 STL

Morel

304 STL STL



壳体

ASTM A351 CF3

ASTM A351 CF8M

ASTM A351 CF8

闸板

阀杆

F304L

F316

F316

闸板密封面

304L 304L STL

316 316 STL

316L 316L STL

阀座密封面

304L STL STL

316 STL STL

316L STL STL



压力级
DN
(mm)
NPS
(_n)
L
d
H
W
H1
W1
H2
W2
电动装置
RF
RTJ
BW
600
(PN110)
50
2
292
295
292
51
444
200
-
-
550
590
DZW20A
65
21/2
330
333
330
64
500
250
-
-
600
590
DZW20A
80
3
356
359
356
76
558
280
585
310
660
590
DZW30A
100
4
432
435
432
102
665
300
695
310
780
590
DZW45A
125
5
508
511
508
127
760
350
790
310
850
810
DZW60A
150
6
559
562
559
152
868
450
900
310
990
830
DZW90
200
8
660
664
660
203
1073
500
1110
310
1130
830
DZW120
250
10
787
791
787
254
1263
650
1300
460
1360
870
DZW180
300
12
838
841
838
305
1600
700
1650
460
1520
870
DZW250
350
14
889
892
889
337
1692
900
1750
460
1730
1170
DZW350
400
16
991
994
991
406.5
1835
900
1900
460
1840
1170
DZW500
900
(PN150)
50
2
368
371
368
51
458
280
-
-
832
590
DZW20A
65
21/2
419
422
419
62
550
280
-
-
880
590
DZW30A
80
3
381
384
381
74
610
300
660
310
910
590
DZW30A
100
4
457
460
457
100
702
350
750
310
1020
590
DZW45A
125
5
559
562
559
125
850
400
900
310
-
-
DZW60A
150
6
610
613
610
150
980
500
1060
460
1060
830
DZW90
200
8
737
740
737
201
1100
650
1140
460
1150
830
DZWl20
250
10
838
841
838
252
1320
700
1370
460
1320
870
DZWl80
300
12
965
968
965
303
1500
900
1560
460
1580
870
DZW250
350
14
1029
1038
1029
322
1900
900
1950
600
1660
1170
DZW350
400
16
1130
1140
1130
373
2050
900
2100
600
1780
1170
DZW500
1500
(PN260)
50
2
368
371
368
49
510
280
-
-
-
-
DZW30A
65
21/2
419
422
419
62
560
300
-
-
-
-
DZW30A
80
3
470
473
470
74
620
350
670
310
960
590
DZW45A
100
4
546
549
546
100
728
400
770
310
1040
810
DZW60A
125
5
673
676
673
125
870
450
920
310
-
-
DZW90
150
6
705
711
705
144
1000
500
1070
460
1250
830
DZWl20
200
8
832
841
832
192
1130
750
1180
460
1600
870
DZWl80
250
10
991
1000
991
239
1360
900
1410
600
2150
870
DZW250
300
12
1130
1146
1130
287
-
-
1620
600
2380
1170
DZW350
350
14
1257
1276
1257
315
-
-
2020
600
2580
1170
DZW500
