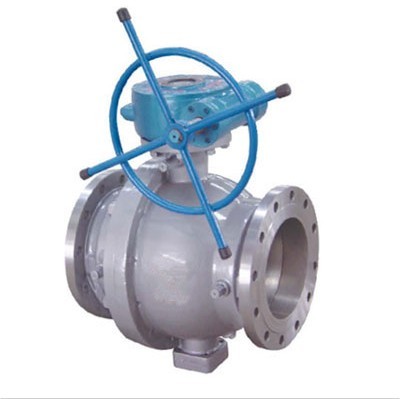

Q347F软密封法兰球阀

型号：WCB 304

产品时间：2017/4/14 15:37:05

简要描述：

永嘉嘉宇流体控制设备有限公司

产品咨询
服务电话

0577-67376786

详细介绍

Q347F软密封法兰球阀简介：

嘉宇流体Q347F软密封法兰球阀常用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线用于切断，分配。

Q347F软密封法兰球阀主要零部件材料和性能：

阀体
WCB
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni12Mo2Ti
CF8M
CF3M
球体 阀杆
2Cr13
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
阀 座
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座
聚四氟乙烯PTFE 不锈钢/柔性石墨
填料
聚四氟乙烯PTFE 增强柔性石墨
填料压盖
WCB
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
温度
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质
水 蒸汽 油品
XIAO酸类
强氧化介质
醋酸类
尿素类


Q347F软密封法兰球阀PN1.6MPa尺寸：

公称通径 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
D1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
H1 102 114 127 152 184 219 273 364 395 430 470 550 580 700 800 950 1100 1200
H2 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E             116 116 171 171 257 257 257 150 83 83 123 123
F             350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 800 800 800
W(kg) 12 16 22 35 58 74 205 322 460 576 864 1280 1600 3450 450 5940 7540 9320



Q347F软密封法兰球阀PN2.5MPa尺寸：

公称通径 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
D1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L 178 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
H1 102 114 127 152 184 219 273 364 395 430 470 550 580 700 800 950 1100 1200
H2 107 125 152 178 300 330 389 495 580 625 670 698 840 1050 1100 1150 1247 1374
E             116 116 171 171 257 257 257 150 83 83 123 123
F             350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 800 800 800
W(kg) 15 24 30 55 87 118 255 370 533 640 1030 1542 2100 4200 5300 7860 8684 10300



Q347F软密封法兰球阀PN4.0MPa尺寸：

公称通径 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
D1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L 178 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
H1 102 114 127 152 184 219 273 364 395 430 470 550 580 700 800 950 1100 1200
H2 107 125 152 178 300 330 389 495 580 625 670 698 840 1050 1100 1150 1247 1374
E             116 116 171 171 257 257 257 150 83 83 123 123
F             350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 800 800 800
W(kg) 15 24 30 55 87 118 255 370 533 640 1030 1542 2100 4200 5300 7860 8684 10300



Q347F软密封法兰球阀PN6.4MPa尺寸：

公称通径 50 65 80 100 150 200 250 300 350 400 500 600 700
D1 51 64 76 102 152 203 254 305 337 387 489 591 686
L 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
H1 114 124 133 159 250 294 395 445 500 530 660 800 900
H2 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E       116 116 171 171 257 257 257 150 83 123
F       350 350 420 420 400 400 400 410 650 735
W 650 650 650 600 600 800 800 800 800 800 800 800 800
W(kg) 23 35 49 91 192 355 640 880 1100 1540 2800 5300 5700



Q347F软密封法兰球阀PN10.0MPa尺寸：

公称通径 50 65 80 100 150 200 250 300 350 400 500 600 700
D1 51 64 76 102 152 203 254 305 337 387 489 591 686
L 292 330 356 432 559 660 787 838 889 991 1194 1397 1549
H1 114 124 133 159 250 294 395 445 500 530 660 800 900
H2 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E       116 116 171 171 257 257 257 150 83 123
F       350 350 420 420 400 400 400 410 650 735
W 650 650 650 600 600 800 800 800 800 800 800 800 800
W(kg) 35 38 55 102 232 390 710 960 1700 1970 3250 5800 6700
订货须知：
一、①Q347F软密封法兰球阀产品名称与型号②Q347F软密封法兰球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q347F软密封法兰球阀型号，请按Q347F软密封法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
