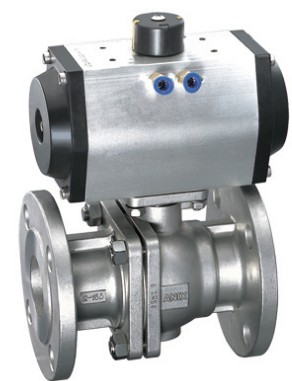

气动调节球阀详细介绍
制造标准中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。双德阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀
气动调节球阀特点
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动调节球阀执行标准
1、 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
门。
气动调节球阀结构图
气动调节球阀主要性能规范
|
公称通径DN（mm） |
15-250 |
||||||
|
公称压力PN（MPa) |
1.6 |
||||||
|
公称压力PS（MPa) |
强度试验 |
2.4 |
|||||
|
密封试验 |
1.76 |
||||||
|
材料\材料代号 |
C |
P |
R |
||||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
||||||
|
填料 |
聚四氟乙烯 柔性石墨 |
||||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|||
|
适用温度 |
-28℃～300℃ |
||||||
|
执行器 |
型号 |
BAW系列、GT系列、SW系列 |
|||||
|
气源压力 |
0.4-0.7Mpa |
||||||
气动调节球阀主要尺寸及执行器配置
|
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||||
|
L |
D |
D1 |
D2 |
|
b |
f |
|
|||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
||
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|||
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|||
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|||
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
||
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|||
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|||
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|||
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|||
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|||
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|||
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|||
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|||
气动调节球阀订购须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：
（1）单电控电磁阀（断电进常闭或常开），
（2）双电控电磁阀（开关式），
（3）阀位开关回讯器，
（4）气源处理三联件。特殊使用环境（易燃易爆场合）
描述中，所有文字、数据、图片均只适用于参考，气动调节球阀具体性能参数、结构尺寸参数、价格等详情因模具的改变及产品的更新而改变.
本公司承诺：在用户正常的储运、保养、使用条件下，保质期内因产品的制造质量问题而不能正常使用时，提供三包（保修、包退、包换）. 如有任何疑问.您可以致电给我们,我们将竭诚为您提供优质的服务。
