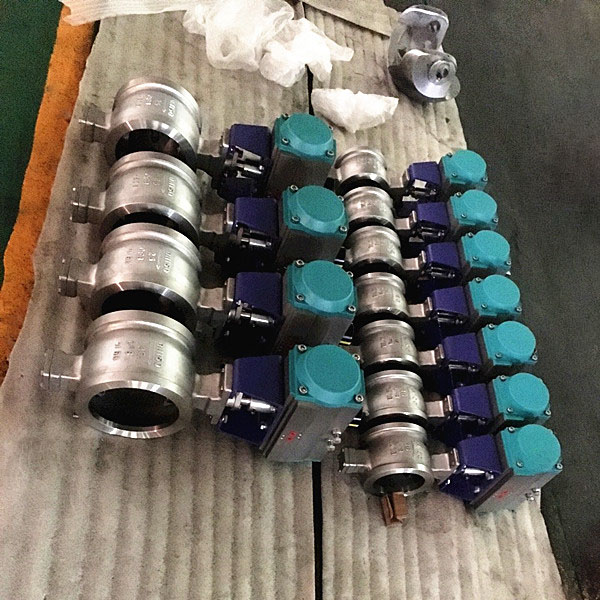

Product display气动对夹v型球阀VQ677H-16P介绍
V型法兰球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
气动对夹v型球阀VQ677H-16P设计标准
气动法兰V型球阀设计标准
1、法兰标准:GB/T 9113.1-2010、JB/T 79.1-1994、HG/T20592-2009 ASME B 16.5 EN1092-1:2001
2、压力一温度额定值:GB/T 12224-2007 ASME 16.34-2003 IS0 7005-1
3、结构长度标准: 对夹式:企业标准 法兰式:ISA S75.04-1995,IEC/DIN 534-3-2
4、适应温度范围: -29℃一150℃常温型 一29℃-250℃中温型 一29℃-350℃高温型
5、密封与强度试验标准
强度及密封试验标准:GB/T 4213-2007
硬密封等级:用户无特殊要求时按下表标准,用户要求时可以按GB/T 4213-2007 V级标准执行。 强度试验压力是按公称压力的1.5倍,填料及法兰处密封试验是按公称压力的1.1倍压力进行,阀座密封是按最大使用压差 来进行试验,当最大使用压差不明确时按1.OMPa(水压)试验,当最大压差小于0.6MPa时按0.6MPa压力进行试验,介质是 带有缓蚀阻垢剂的水进行试验。
